Lõõts rõhu ja temperatuuri reguleerimiseks
Rõhu ja temperatuuri reguleerimiseks mõeldud lõõts töötab kahel põhilisel füüsikalisel põhimõttel:
- Surve reaktsioon:Kui rõhk lõõtsa sees või väljaspool muutub, paisub või surub selle keerdunud osa kokku, tekitades aksiaalse nihke või jõu.
- Temperatuuri reaktsioon (täidetud lõõts):Lõõts on osa suletud süsteemist, mis on täidetud kindla temperatuuri{0}}tundliku keskkonnaga (vedelik, gaas või vedela{1}}auru segu). Temperatuurimuutused põhjustavad keskkonna paisumist või kokkutõmbumist, muutes selle mahtu või rõhku, mis sunnib lõõtsa laienema või kokku tõmbuma.
Rakendus rõhukontrollis
Rõhu reguleerimisel toimivad lõõtsad peamiselt rõhutundlike elementidena, kasutades ära oma otsa nihkumist või juhtsignaalina genereeritud jõudu.
Tööprotsess:
Rõhk suureneb → Lõõts laieneb.
Rõhk väheneb → Lõõts surub kokku (tavaliselt vedrujõu abiga).
Seda lineaarset liikumist kasutatakse ventiilide, lülitite käivitamiseks või elektriliste signaalide genereerimiseks
Tüüpiliste rakenduste näited:
1. Iseseisev-rõhureguleerimisklapp
- Funktsioon:Reguleerib rõhku ilma välise toiteta, kasutades kontrollitava keskkonna enda rõhku.
- Põhimõte:Allavoolu rõhk suunatakse toru kaudu lõõtsa kohal olevasse kambrisse. Kui allavoolu rõhk tõuseb, surub lõõts kokku, liigutades klapivarre ja korgi suletud asendi suunas, vähendades vooluala ja viies seega rõhu tagasi seadistuspunkti. Ka vastupidine on tõsi. Vedru annab seatud jõu.

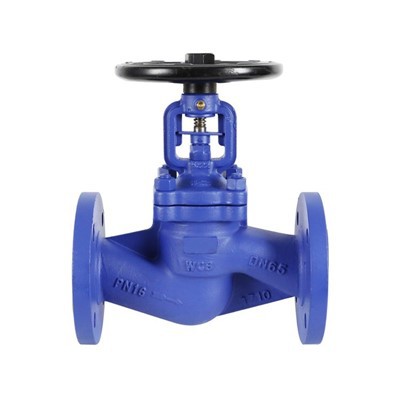

2. Lõõtsaga suletud ventiil
- Funktsioon:Kasutatakse väga mürgiste, väärtuslike, tuleohtlike, plahvatusohtlike või kõrgvaakummaterjalide käitlemiseks{0}}, et saavutada null lekke
- Põhimõte:Lõõtsa üks ots on keevitatud klapivarre külge ja teine ots klapi korpuse külge. Lõõts kompenseerib klapivarre üles-ja-alla liikumist, isoleerides protsessikeskkonna täielikult klapivarre tihendist, vältides sellega lekkimist läbi tihendikarbi.
3. Rõhu kaitseklapp / kaitseklapp
- Funktsioon:Avaneb kiiresti keskkonna tühjendamiseks, kui süsteemi rõhk ületab ohutu piiri.
- Põhimõte:Süsteemi rõhk mõjub otse lõõtsale. Kui rõhk ületab vedru eelseadistatud jõu, surub lõõts ketta lahti. Lõõts võib ka tasakaalustada vasturõhu mõju, parandades töötäpsust
4. Survelüliti
- Funktsioon:Loob või katkestab elektriahela kindlas rõhupunktis.
- Põhimõte:Rõhk põhjustab lõõtsa nihkumise. Seda nihet võimendab hoobmehhanism, mis lõpuks käivitab mikrolüliti, muutes signaali elektriliseks.
Rakendus temperatuurikontrollis
Temperatuuri reguleerimisel moodustavad lõõtsad tavaliselt "temperatuuritundliku süsteemi" tuuma, mis sisaldab temperatuuripirni, kapillaartoru ja lõõtsa (mõõteelementi), mis kõik on täidetud temperatuuritundliku keskkonnaga.
Tööprotsess:
Temperatuuripirn asetatakse kohta, kus temperatuuri tuleb mõõta. Temperatuurimuutused põhjustavad keskkonna paisumist/kokkutõmbumist või rõhu muutumist, mis kandub kapillaartoru kaudu lõõtsale, põhjustades selle laienemist või kokkusurumist.
Temperatuur tõuseb → Keskkond paisub / Rõhk tõuseb → Lõõts laieneb.
Temperatuur langeb → Keskmised kokkutõmbed / Rõhk väheneb → Lõõts surub kokku (vedru abil).
Klassifikatsioon täitekeskkonna alusel:
- Vedelik{0}}täidetud: stabiilne soojuspaisumistegur, hea lineaarsus, lai valik.
- Gaasiga täidetud-: järgib ideaalse gaasi seadust, suur täpsus.
- Auruga täidetud-: põhineb põhimõttel, et vedeliku küllastunud aururõhk muutub koos temperatuuriga. Kõrge tundlikkus, kuid kitsam mõõtmisulatus.
