Metallist lõõtsaühendus

Metallist lõõtsmuhv on ülitäpne{0}}painduv ühendus, mis mängib täppismehaanilistes ajamisüsteemides üliolulist rolli.

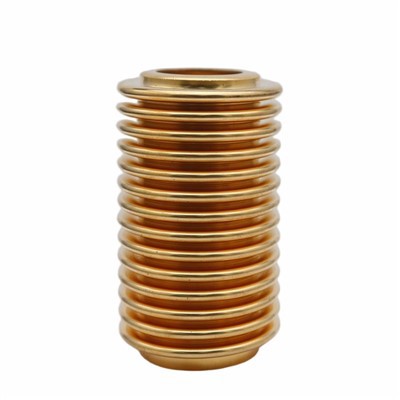

Selle põhikomponent on õhukese{0}}seinaga metallist lõõts (tavaliselt hüdrauliliselt või elektroonselt vormitud), mis ühendab ja edastab jõudu oma elastse deformatsiooni kaudu.

Metallist lõõtsaühenduste konstruktsiooni eesmärk on käsitleda kolme põhiprobleemi ajamisüsteemides:

• Aksiaalne nihe: võimaldab kahe võlli kerget suhtelist nihkumist piki nende telge.
• Radiaalne nihe: kompenseerib nihke, kui võllide teljed on paralleelsed, kuid mitte kollineaarsed.
• Nurgaviga: kompenseerib kõrvalekaldeid, kui võllide teljed on üksteise suhtes nurga all.

Tavaliselt on see võimeline samaaegselt kompenseerima kahte või kõiki kolme ülalnimetatud komposiitvigastuse tüüpi.

Lõõtsa painduv struktuur summutab tõhusalt väändevibratsiooni ja väiksemaid lööke ajami või koorma poolelt, kaitstes täppiskomponente.

See on selle üks olulisemaid eeliseid. Kuna lõõts on üks terviklikult moodustatud elastne element, ei ole sellel edasi- ja tagasipööramisel hammasrataste või ketiühenduste puhul esinevat liikumisruumi. See muudab selle eriti sobivaks rakendustele, mis nõuavad -täpset positsioneerimist, näiteks tööpinkide ja robotite jaoks.

Siduri kaks otsa on jäigalt ühendatud veovõlli ja veovõlliga vastavalt kinnitusmuhvide (või äärikute) kaudu. Vahepealne lõõtsaosa toimib "elastse elemendina". Kui kahe võlli vahel esineb kõrvalekaldeid, on selle põhjuseks lõõtsa painutamine, venitamine või kokkusurumise deformatsioon, mitte aga võllide jäik painutamine. Seega võimaldab see pöördemomendi edastamisel teatud suhtelist liikumist.

• Kõrge täpsus ja kõrge jäikus:Kõrge väändejäikus tagab täpse faasisünkroniseerimise ja kiire ülekandereaktsiooni.
• Null tagasilööki:Tagab liikumise kaotamise tagurdamise ajal, võimaldades täpset positsioneerimist.
• Hooldus{0}}tasuta:Ei sisalda libisevaid osi, ei vaja määrimist ja pakub pikka kasutusiga.
• Kompaktne struktuur ja madal inerts:Ideaalne kiirete{0}}rakenduste jaoks.
• Elektriisolatsioon:Metallist lõõts ise võib katkestada võllidevahelised hulkvoolud, vältides elektrierosiooni.

Metallist lõõtsaühendusi kasutatakse laialdaselt valdkondades, mis nõuavad suurt täpsust, suurt kiirust ja töökindlust:

• CNC tööpingid:Ühendus servomootori ja kuulkruvi vahel; võtmekomponent, mis tagab töötlemise täpsuse.
• Tööstuslikud robotid:Ühendus liigendmootori ja reduktori vahel.
• Pooljuhtide tootmisseadmed:Täppisülekanne litograafiamasinates, vahvlite käitlemise robotites.
• Täppismõõteriistad:Kodeerijad, skaneerimisseadmed.
• Lennundus:Ajamimehhanismid güroskoopides ja navigatsioonisüsteemides.
